Dante Networked Audio

NBB-1616 / NBB-1616e

網路化的匯入匯出接線箱 / 擴充機箱

  • .16x16 全數位化的匯入/匯出接線箱 (Break-in/Break-out box)
  • .Dante架構的網路化匯入/匯出接線箱或舞台接線箱
  • .透過已經很成熟的電腦網路線來串流音訊 (俗稱Digital Snake)
  • .支援 IEEE 802.3 Layer 3 的網路協定標準,這意味著,
  • .可以串流通過 Layer 3 的網路交換器。
  • .透過一般電腦網路用的交換器即可輕易建構音訊網路
  • .支援並接網路的佈線模式逹到互相備援的需求,或
  • .串接網路的佈線模式以利延申音訊的含蓋範圍
  • .音訊路徑設定可經由支援 Dante 的音控台來完成,或
  • .透過裝有 Dante Controller 軟體的電腦來設定和管理
  • .採用24位元 PCM 數位編碼;取樣率支援到 192KHz
  • .每個輸入或輸出皆具有支援破錶警示的PPM訊號錶
  • .另有可倍增支援聲道數的 NBB-1616e 擴充機箱可選購
  • .依客戶需求,亦可以提供支援 AES3 數位界面的擴充機箱

註:由於需求不高,從 2024 年起之後生產的 NBB-1616 就不再支援 NBB-1616e 擴充機箱。不支援擴充機箱的 NBB-1616 從外觀上看,背板上缺少了 4 個 RJ-45 網路插座。


產品

NBB-1616是一台全數位化的 16x16 匯入/匯出接線箱(Break-in/Breakout box)。它能夠將多聲道的音訊透過到處可見的電腦網路線和交換器雙向傳輸。 NBB-1616 除了具系統展延性及擴充性,它的設計更是著重於操作友善及安裝容易。 前面板有 16 組具破錶警示的PPM訊號錶,並且可以讓你在面板上就近就可以個別地控製所有輸入聲道的音量、相位、及幻象電源。

概述

NBB-1616可以當成一台舞台接線箱(Stagebox),將音訊以數位格式直接跟任何支援 Dante 架構的音控台或 DAW 工作站互傳。 透過機器背板的專屬1對1配對 (P2P Pairing) 按鈕,二台NBB-1616亦可以單單透過一條一般網路線直接連線互傳音訊,變成俗稱的 Digital Snake。而且連線過程中無需任何音控台或電腦的介入。 所有的路徑和裝置設定都會自動被儲存,所以重開機後都會回復到關機之前的狀態。

NBB-1616採用 Audinate 公司的 Dante 網路技術來雙向傳輸音訊。 它對網路非常友善且在設備佈置上有無限的彈性。 它的網路架構支援 IEEE 802.3 Layer 3 的網路標準,因此你可以用到處都買得到的電腦網路用交換器 (Ethernet switch) 來建構你需求的音訊網路。 或直接藉由即有的網路來傳輸音訊,完全不用擔心相容性問題。 更棒的是,每台NBB-1616都配備有二個網路介面。 它們可以讓你將數台NBB-1616一起串聯在同一個網路連結 (link) 下。 或者也可以讓這二個網路介面獨立但並行運作,將相同的音訊同時在二個不同的網路連結下串流,達到無縫互相備援的功效。 這大大地增進設備佈置的彈性或可靠度。

所有網路上的NBB-1616及其它支援 Dante 架構的音控台和工作站間的音訊路徑設定都可以經由 Audinate 免費提供的 Dante Controller 軟體來完成。 透過另一個 Dante Virtual Soundcard 的軟體,你的 DAW 軟體甚至可以直接錄來自NBB-1616的多聲道音訊或直接回放 DAW 的多聲道音訊給NBB-1616。

NBB-1616的音訊輸出及輸入介面完全符合專業音響的需求。音訊是以先進且無壓縮的24位元 PCM 來編碼。取樣率支援 48KHz、96KHz,甚至到挑剔級別應用的 192KHz 都支援。 輸出特別經由高電平供電的輸出放大電路驅動,使得它的輸出可以達到 24dBu 的專業水準。除了有高驅動能力的輸出,NBB-1616所有的輸入都可以接受從 mic 到 line 位準的音訊。 並且每個聲道都備有個別的音量及幻象電源 (Phantom Power) 控製。NBB-1616還有16個具有破錶警示功能的PPM訊號錶,可以同時監看所有輸入或輸出的訊號位準。 我們認為這個功能很重要,可以讓音控人員一目了然地監看是否有任何輸入信號破錶。

NBB-1616標準是以16個類比輸入和16個類比輸出介面 (即16x16 I/O) 來出貨。但它並不是局限於此,你尚可以透過加購一個 16x16 的擴充機箱來倍增支援的聲道數。 也就是說,加上擴充機箱,你就可以匯集 32x32 聲道的音訊透過一條網路線雙向傳輸。

還有,NBB-1616在不久的將來尚可以透過韌體升級的方式來支援 AES67 網路音訊的傳輸。

典型配置與應用

數位蛇 (Digital Snake)

二台NBB-1616可以輕易配對成數位蛇工作。 隻需將二台NBB-1616用一條網路線對接,並長按其中一台背板上的 P2P Pairing 按鈕, 二台裝置的輸入和輸出聲道就會以1對1的形式順序地互相配對。 如果再加上擴充機箱,你就可以匯集 32x32 輸入/輸出聲道透過單單一條網路線來傳輸。

舞台接線箱 (Stagebox)

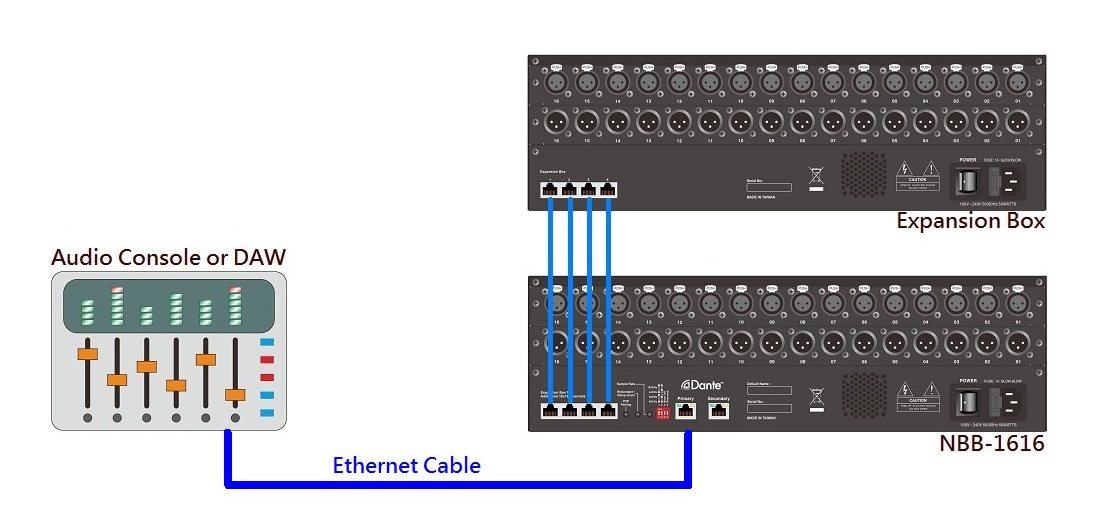

NBB-1616可以與支援Dante的音控台連線,當成 stagebox 來用。 這樣音控台就可以儘透過一條網路線,將多聲道的串流音訊傳輸到遠方的NBB-1616。 同樣地,假設你電腦的 DAW 軟體有支援 Dante 或是同時也裝 Dante Virtual Soundcard 軟體,你亦可以將 DAW 的多軌音訊傳輸到NBB-1616。

菊花鏈 (Daisy-chain)

當NBB-1616上的 Dante 網路介面工作在交換模式下,你可以將數台NBB-1616以菊花鏈形式串聯在同一個網路連結。 如果你剛好需要將音訊依序傳輸到不同的點,這樣的架構可以大大地簡化配線和裝置佈局。

備援 (Redundant)

如果需要較高的可靠性,可以讓NBB-1616上的二個網路介面工作在備援模式。 此時任何一個網路連結遭到任何無法預期的中斷,另一個分離的網路連結可以無縫備援。

系統延伸

因為NBB-1616可以將串流音訊穿過網路交換器,所以你可以經由網路交換器來擴大佈局你的NBB-1616網路。

系統延伸

因為電腦網路可以透過不只一台網路交換器來進一步擴大,所以NBB-1616的音訊網路亦可。 任二台NBB-1616之間可以透過不只一台網路交換器來傳輸,這可以大大地增加你的音訊傳輸的涵蓋範圍。

系統延申兼備援

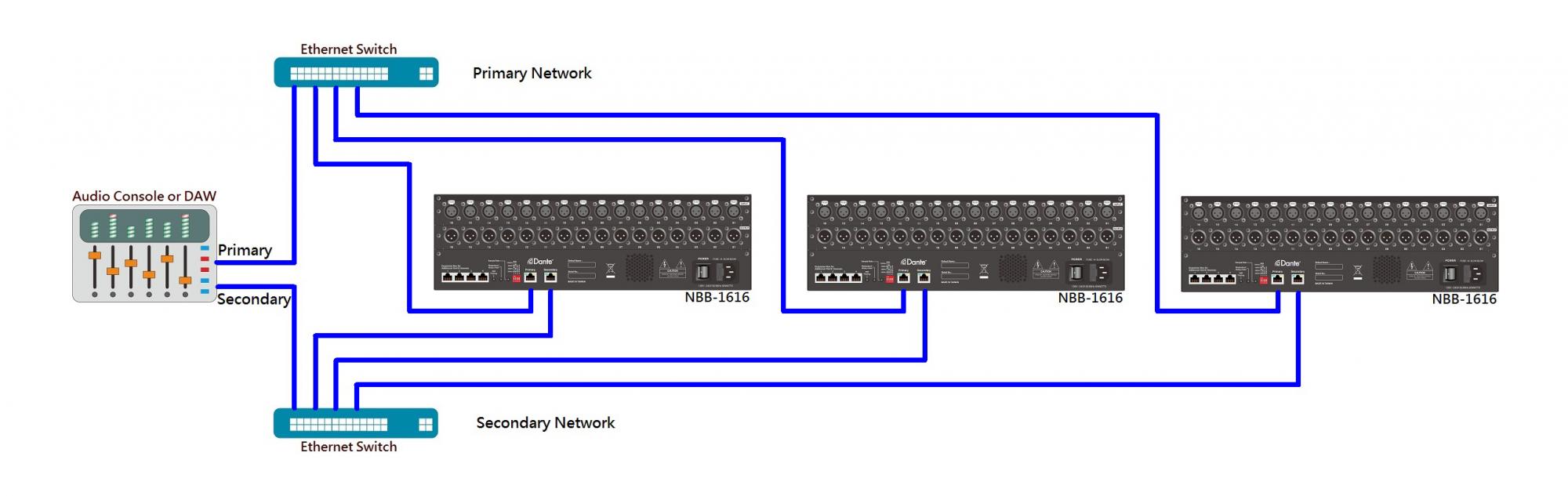

將所有的NBB-1616設定在備援模式下,你可以將你的音訊透過二個幾乎是完全獨立的網路同時送到NBB-1616,大大地增加容錯能力。





規格

NBB-1616
聲道數 16 x 16 輸入/輸出
訊號錶 具破錶警示的PPM錶
訊號錶刻度 0dBFS 對應到 24dBu
輸出 最大24dBu, 平衡式 XLR
輸入 最大42dBu, 平衡式 XLR
輸入相位控制 180° 反相控制
輸入增益控制 60dB旋鈕及-18dB衰減按鈕
+48V 幻象電源 每個聲道獨立開關
編碼 24-bit PCM無壓縮
取樣率 44.1KHz / 48KHz / 96KHz / 192KHz
網路 兩個Gigabit的RJ45介面
網路組態模式 備援或菊花鏈
傳輸距離 > 100m(CAT.5e的線)
音訊串流 x32 (unicast + multicast)
音訊延遲 < 2ms(典型值)
頻率響應 20Hz ~ 20KHz ±0.5dB
訊噪比(輸入) > 100dB @0dB
訊噪比(輸出) > 110dB @0dBFS
失真+雜訊(輸入) < 0.01% @-20dBFS
失真+雜訊(輸出) < 0.001% @-10dBFS
動態範圍 > 110dB
串音(輸入) < -100dB @10KHz
串音(輸出) < -110dB @10KHz
工作電壓 100 ~ 240VAC, 50/60Hz
消耗功率 < 50瓦
工作溫度 0 ~ 45℃
工作相對溼度 0 ~ 90%
機構 3U標準金屬機箱
尺寸(高x寬x深) 133 x 480 x 250 mm
淨重 7 公斤

《以上資料如有變更,恕不另行通知。》

《以上的測試結果皆為沒有任何加權的結果。》
