Power Regulator


AVRS-3K6
- .AVRS-3K6提供6個美式電源插座及2個PowerCon在後面板上。
- .AVRS-3K6的總負載功率為3600瓦
- .內含進階的二級電源濾波器
- .可用輸入電壓範圍為跨越標準穩壓輸出電壓110V的額外±10%
- .極端過電壓或欠壓會即時關閉電力以保護設備
- .極端電壓關閉指示燈LED
- .穩壓輸出運作指示燈LED

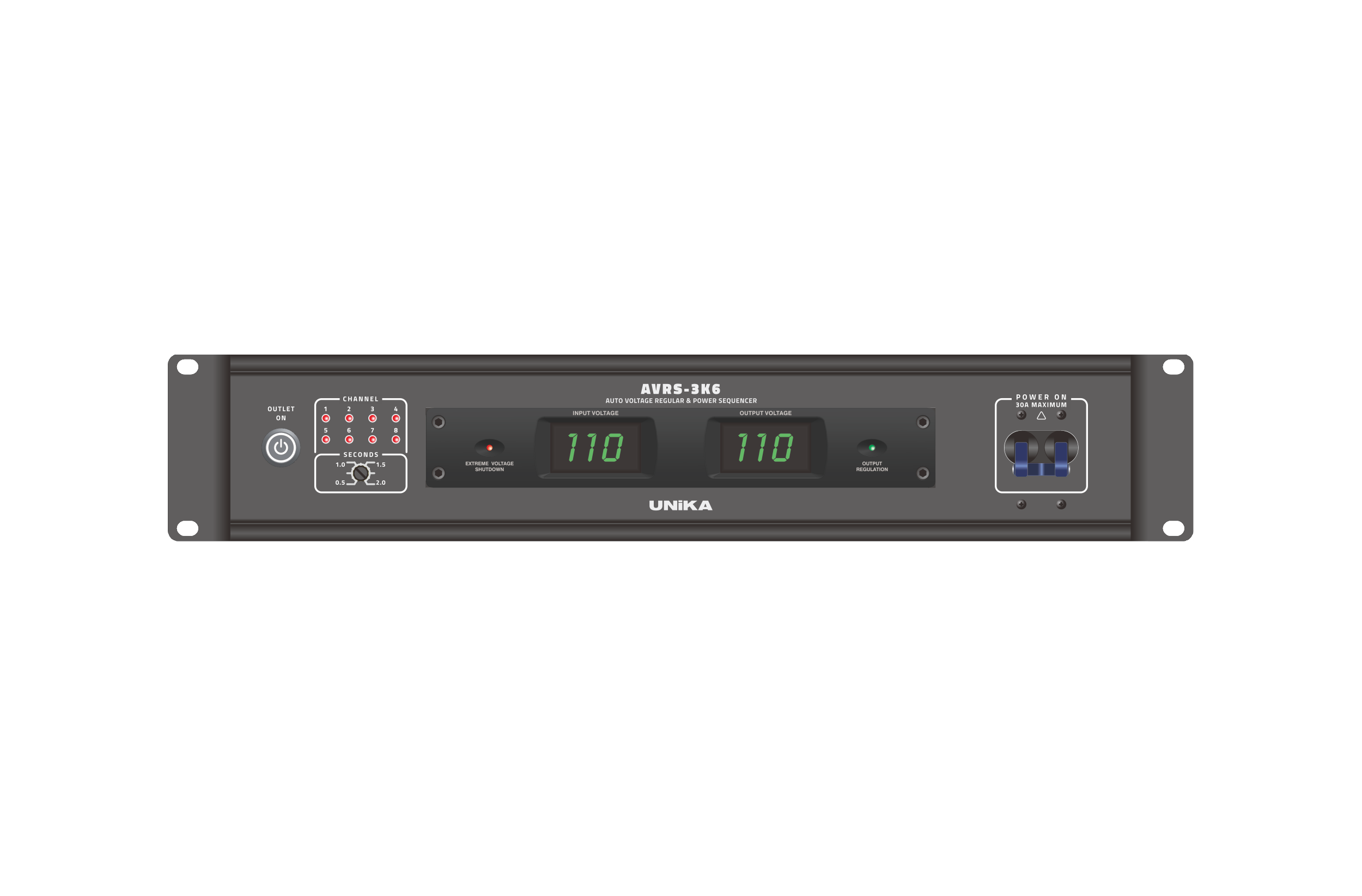

- .大型LED數字顯示輸入/輸出電壓
- .簡易操作的斷路器可防止過載或短路
- .極低的雜散磁場洩漏 主電源開/關
- .順序控制功能,間隔時間0.5~2秒可調。
- .全新的自然對流散熱設計,使用中無風扇噪音
- .小型、輕量的設備僅重17.6磅(8公斤),2U機箱高
產品描述
安全信息
為了從 AVRS-3K6 中獲得最佳效果,請勿使用太細及不合規格之電源線。
為減少電擊危險,請勿使本設備遭受雨淋或受潮。機器內部存在危險高壓。不要拆下外殼蓋子。裡面沒有用戶可維修的零件。僅將維修工作交給合格的專業人員。
標準輸出電壓VS. 輸入電壓範圍
- 輸出電壓設定:AC 110V
- 輸出精準度:±5V以下
- 輸入電壓調節正常範圍:95V~125V
穩壓器旨在保護敏感的電子設備免受交流線路電壓引起的問題的影響,可能導致音頻音調變化,數字設備故障(例如MIDI程序或其他數據),或者在極端情況下會造成永久性損壞。它們接受很寬的輸入交流電壓範圍並將其轉換為所需的標準穩定電壓(110V±5V以下);超出此範圍約±10%的輸入交流電壓皆可轉換為標準穩定電壓,具體取決於所使用的設備負載而定。

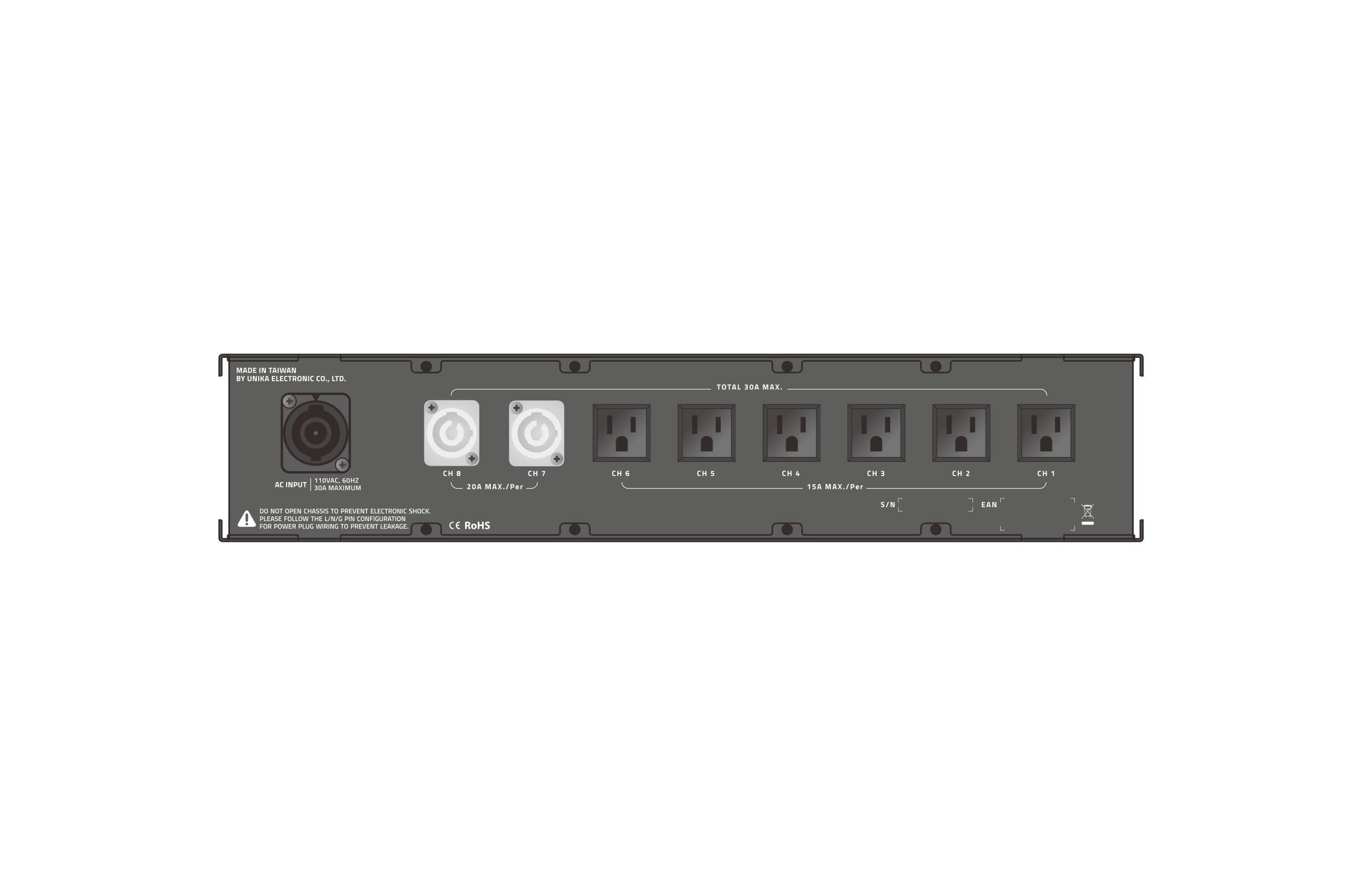

AVRS-3K6的後面板上有8個輸出插座,所有輸出電源都經過穩壓調節,電壓尖峰抑制,並通過高階濾波器消除的電源雜訊,從而使該設備成為全功能穩壓調節器。AVRS-3K6 面板上新增了順序控制指示燈及順序間隔時間調整旋鈕。
注意:AVRS-3K6僅可用於交流電壓。切勿對其施加直流電壓。而且它不會改變或調節電源頻率,電源輸出頻率將始終與電源輸入頻率相同。
最大和最小負載
只要輸入電壓等於或高於 110V,AVRS-3K6 即可承受最高 3600瓦的負載。
對於電壓低於該水平 110V,其負載容量必須降低到每伏 115 毫安。
最實際理想的使用本機器是針對使用情況規劃其總負載,以使其不超過3600瓦。
請注意:這是指插入穩壓器的所有設備的總負戴功率要求,而不是每個單獨的項目(插座)。
極端電壓保護
AVRS-3K6 包含特殊電路,可感應過電壓和欠壓並且對所連接的設備有造成損壞的可能情況前主動切斷輸出電力。
當輸入電壓不超過135V時,過電壓保護功能就會消除。紅色LED標記為EXTREME VOLTAGE SHUTDOWN指示電力關閉條件。對於75V及以下的極低輸入電壓,本機也將關閉輸出電力。
為防止交流電源線發生災難性錯誤,危險的過高電壓會導致內部保險絲熔斷。但接入穩壓器的設備不會被損壞。
設計
AVRS-3K6使用基於11抽頭環形自耦變壓器的設計。環形設計確保最小的雜散洩漏磁場,以及由於其高效率,其額定功率的體積尺寸非常緊湊。穩壓器的電路監控輸入電源每個週期的電壓值,與其極為精確的參考電壓值(精確度為±0.15%)進行比較。
如果一個輸入電壓變動而要選擇不同電壓的變壓器抽頭時,新的抽頭會在零電壓交叉點處精確地以電子開關作切換,以達到避免交流電波形失真,如有必要,它可以每個週期切換一次抽頭。
一般使用多抽頭變壓器的商用穩壓器會在不受控制的時間切換抽頭,從而產生電壓尖峰和喀噠聲噪音會洩漏到音頻中。
本機設計的遲滯時間開關可防止在跳接相鄰的抽頭點時的「顫動」或不必要的重覆來回切換。
與那些使用鐵磁諧振變壓器的穩壓器不同,AVRS-3K6穩壓器不會對交流電源的頻率誤差產生敏感,使其非常適合與交流發電機一起使用。
由於其環形變壓器的設計,AVRS-3K6穩壓器可以放置在大多數其他設備附近,無需擔心其他設備會被它的低洩漏磁場所干擾。
儘管如此,建議本機架設位置最好在機櫃的頂部或底部。
詳細規格
AVRS-3K6/110V | |||
---|---|---|---|
常態輸入電壓 | 95VAC ~ 125VAC | ||
常態輸出電壓 | 110VAC / ±5V | ||
極端過高電壓 | ≧135VAC | ||
極端過低電壓 | ≤ 75VAC | ||
交流電頻率 | 60Hz | ||
電源輸入容量 | 3600瓦 | ||
電源輸出容量 | 3600瓦 | ||
交流電插座規格 | 6個美規插座和2個PowerCon在後面板 | ||
自動順序控制 | 前面板具有8個通路開關顯示燈 及0.5~2秒的間隔調整旋鈕 |
||
電源供應器 | 11抽頭環型自藕變壓器設計, 確保最小的雜散洩漏磁場 |
||
輸入電源開關 | 斷路器形式 | ||
濾波器 | 高階濾波器消除電源雜訊 | ||
保護電路 | 電源浪湧、突波、雷擊 | ||
散熱方式 | 大型散熱片 | ||
電壓指示燈 | 2個LED七段顯示器 | ||
狀態指示燈 | 極端過高電壓 或過低電壓會即時關閉穩壓電力 |
||
體積大小(高 x 寬 x 深) | 44 x 483 x 283公厘 | ||
重量 | 8公斤 / 17.6磅 | ||
機箱高度 | 2U |
