Dante Networked Audio
NBB-04T
網路音頻傳送器
- ．符合 Dante 規範的音頻傳送器
- ．在標準且成熟的網路線上串流音頻（俗稱 數位蛇）
- ．透過網路交換器即可輕易地建構及擴展音頻網路
- ．採用無壓縮的 32-bit 或 24-bit PCM 編碼，取樣率支援到 96KHz
- ．具 2 個 RJ-45 網路插孔使得串接網路音頻變得可行
- ．可由網路 PoE 供電或是外接 48V 供電
- ．每個聲道都有各別的衰減控制
- ．透過 Dante Controller 軟體做音頻路徑及其它的裝置設定
- ．支援 Dante Domain Manager（DDM）和 Dante Director
- ．隨機附可鎖上機櫃的耳朵
產品
NBB 系列的產品為專業的音頻接收器及（或）傳送器，用來將音頻資料串流傳送到 Dante 網路及（或）接收來自 Dante 網路的音頻資料串流。NBB 系列的產品包含底下的幾種變化的機型，
| 型號 | 說明 | 類比界面 | 取樣率 | |
|---|---|---|---|---|
| NBB-0202 音頻收發器 Audio Transceiver |
2路的音頻接收器 + 2路的音頻傳送器 | 2x 輸入 + 2x 輸出 | 48KHz 或 96KHz | |
| NBB-04R 音頻接收器 Audio Transmitter |
4路的音頻接收器 | 4x 輸入 | 48KHz 或 96KHz | |
| NBB-04T 音頻傳送器 Audio Receiver |
4路的音頻傳送器 | 4x 輸出 | 48KHz 或 96KHz | |
| NBB-0404 音頻收發器 Audio Transceiver |
4路的音頻接收器 + 4路的音頻傳送器 | 4x 輸入 + 4x 輸出 | 僅 48KHz | |
NBB-04T 音頻傳送器可以傳送轉換自其它 Dante 裝置注入到 Dante 網路串流的數個聲道的類比音頻。它的音頻輸出完全符合業界標準的 24dBu 輸出能力。

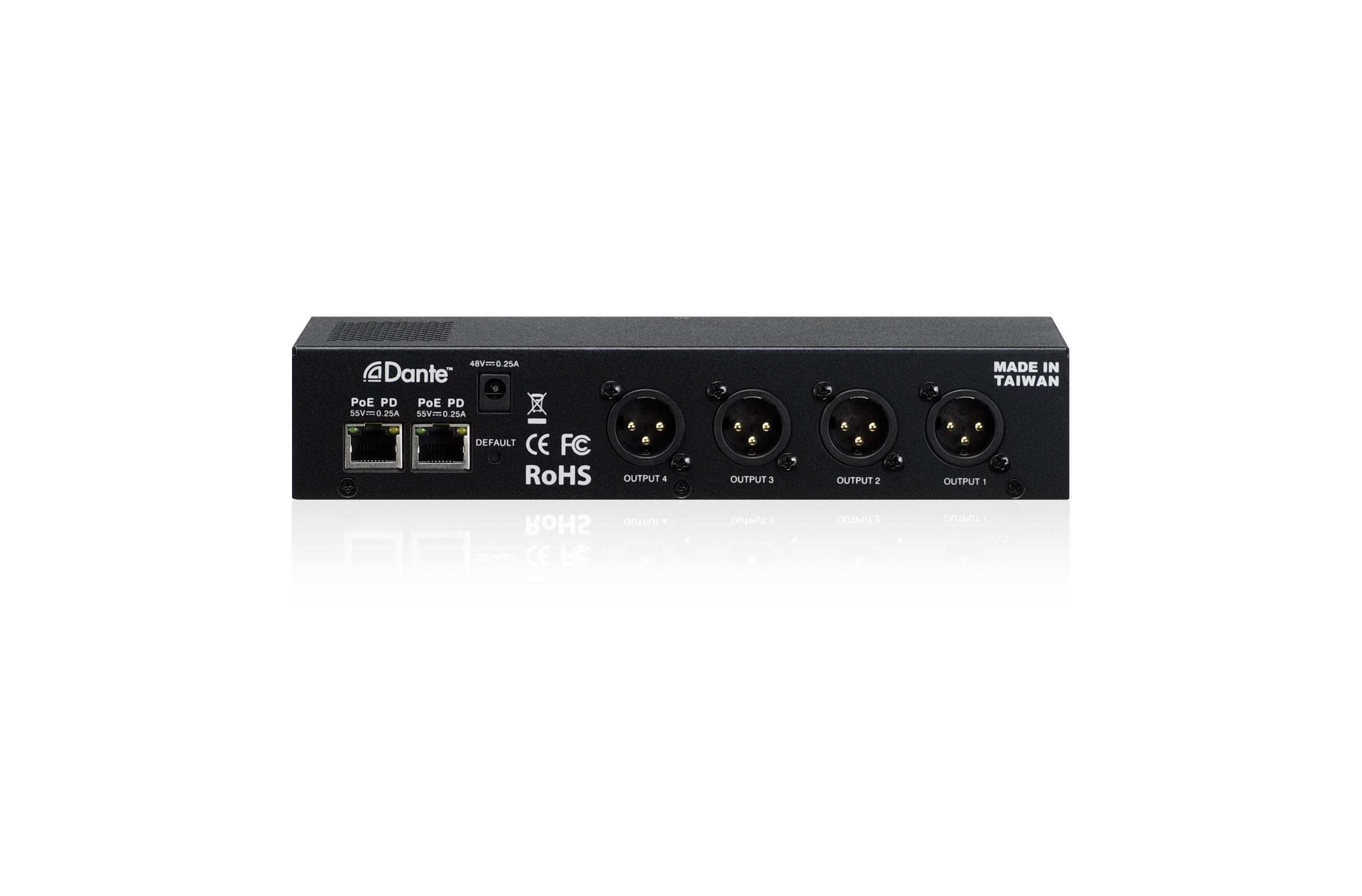

NBB-04T 音頻傳送器具有 2 個 RJ-45 的網路插孔，可以讓數台 NBB-04T 音頻傳送器以菊花鏈的型式互相串接在同一個網路鏈結底下，達到音頻佈署範圍的擴展。另外，NBB-04T 音頻傳送器可以直接透過網路 PoE 來供電，或者是透過一個外接的 48V 電源供應器來供電。
概述
NBB-04T 採用 Audinate 公司的 Dante 網路技術做音頻傳輸。它完全相容於現有網路，所以在裝置佈局上有無限的彈性。NBB-04T 支援到 IEEE 802.3Layer 3 的網路協定，所以可以讓你買市面上既有的網路交換器來建構你的音頻網路，或甚至直接運用你現有已經安裝好的網路來輕鬆傳輸串流音頻。更厲害的是每台 NBB-04T 都具備二個網路連接埠，使它具有讓你將數台 NBB-04T 串接在同一個網路鏈結（networklink）的能力。再藉由網路交換器，這樣的串連能力在音頻網路的裝置佈局上可以衍生出極大的彈性及擴展力。
NBB-04T 和其它所有的 Dante 裝置間的音頻路徑指定都是透過裝有專用但免費的 DanteController 軟體來設定。再加上 Dante 虛擬音效卡（Virtual Soundcard） 軟體的話，你甚至可以將你電腦中的數位音頻工作站（DAW）軟體的聲音播到 NBB-04T 或是自 NBB-04T 收音到 DAW 中錄下。
NBB-04T 的音頻輸出介面完全符合專業音響的需求。音頻是以先進且無壓縮的 32 或 24位元 PCM來編碼。取樣率支援 44.1KHz、48KHz、96KHz。NBB-04T 的輸出特別經由高電平供電的輸出放大電路驅動，使得它的輸出可以達到 24dBu 的專業水準。除了有高驅動能力的輸出，NBB-04T 的所有的輸出皆備有衰減控制，使它也可以將音頻送給輸入範圍較窄的半專業音響裝置。

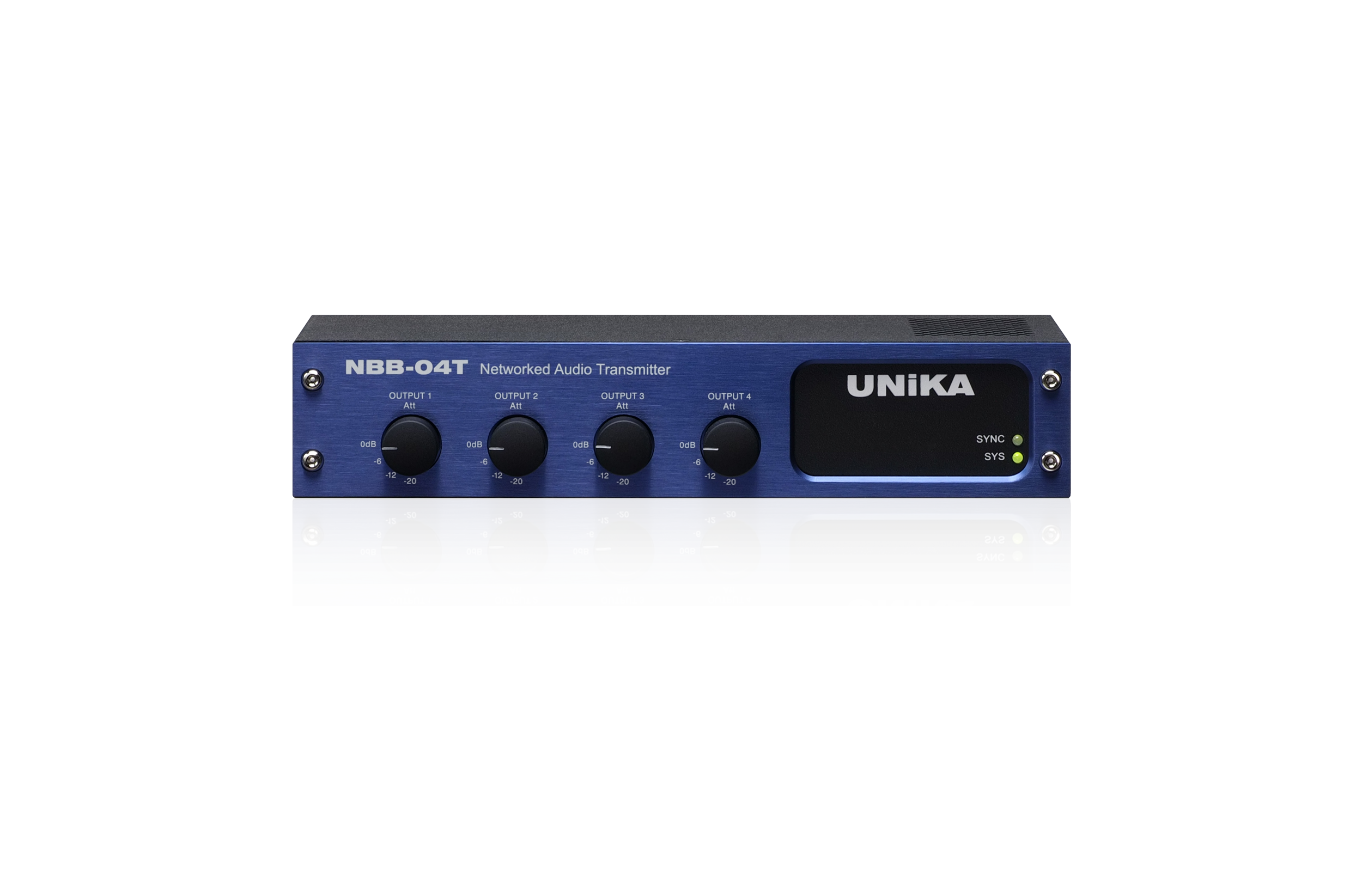

NBB-04T 被組裝成一個堅固金屬機盒，並鑲以典雅的面板。盒內並附有機櫃安裝套件，讓你可以將NBB-04T 鎖在標準的 19" 機櫃上。
規格
| 型號 | NBB-04T | ||
|---|---|---|---|
| 聲道數（類比） | 輸入： | ||
| 輸出： | 4x | ||
| 音頻接頭（類比） | 輸入： | ||
| 輸出： | XLR | ||
| 音頻位準（類比） | 最大 24dBu | ||
| 破錶警示燈 | |||
| 增益控制（輸入） | |||
| 音量控制（輸出） | -20dB 旋鈕 | ||
| +48V 幻象電壓（每個輸入） | |||
| 編碼 | 無壓縮 32-bit 或 24-bit PCM | ||
| 取樣率 | 44.1KHz / 48KHz / 96KHz | ||
| 數位參考位準 | 0dBFS @24dBu | ||
| 網路 | x2 Gigabit RJ45 埠 | ||
| 網路組態模式 | 交換模式（俗稱 菊花鏈） | ||
| 音訊延遲 | < 2ms（典型值） | ||
| 音訊串流（unicast + multicast） | |||
| 傳輸距離 | 100m（採用 Cat.5e 網路線時） | ||
| 頻率響應 | 20Hz ~ 20KHz ±0.5dB | ||
| 訊噪比 @0dBFS | > 105dB | ||
| 失真 + 雜訊 @-10dBFS | < 0.002% | ||
| 動態範圍 | > 105dB | ||
| 串音 @10KHz | < -105dB | ||
| 外接電源輸入（額定） | 48VDC, 0.15A | ||
| PoE 電源輸入（額定） | 55VDC, 0.15A | ||
| 功率消耗 | < 7.2瓦 | ||
| 工作溫度 | 0 ~ 45℃ | ||
| 工作相對溼度 | 0 ~ 90% | ||
| 機構 | 金屬機殼鋁質面板 | ||
| 尺寸（高 x 寬 x 深） | 44mm x 220mm x 130mm | ||
| 淨重 | 820g | ||
以上的測試結果皆為沒有任何加權的結果。
以上資料如有變更，恕不另行通知。
